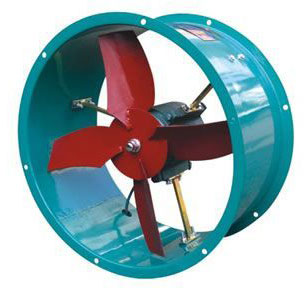

一、T40系列軸流風機概述
1、T40型通風機可用作一般工廠、倉庫、辦公室、住宅內通風換氣或加強暖氣散熱之用。若將機殼去掉可作自由風扇用。也可在較長的排氣管道內間隔串聯安裝，可以提高管道中的風壓。
2、本系列產品，按葉輪直徑可分成10中型號，依次排列為2.5#、3#、4#、5#、6#、7#、8#、9#、10#等。每種機號葉片又可安裝成15°、20°、25°、30°、35°等五種角度。
3、本系列產品均采用葉輪直徑裝在電動機軸上的直連結構。在葉輪圓周速度不超過60m/s條件下配用3種轉速：2900、1450、960r/min。面對進風口方向看葉輪為逆時針轉動。
4、通過通風機的氣體應無腐蝕及顯著粉塵，其溫度不得超過45℃。
5、本風機有葉輪、機殼、集風器等三部分組成。
二、T40系列軸流風機性能參數表
|
型號 |
轉 速 （r/min） |
葉片 角度 |
風 量 (m3/h) |
全 壓 (pa) |
有效功率 (kw) |
軸功率 (kw) |
配 用 電 動 機 | |
|
型號 |
功率（KW） | |||||||
|
3.5 |
2800
|
25 |
4844 |
261 |
0.351 |
0.433 |
YSF8012 |
0.75 |
|
30 |
5382 |
277 |
0.414 |
0.499 |
YSF8012 |
0.75 | ||
|
35 |
6064 |
350 |
0.590 |
0.825 |
YSF8022 |
1.1 | ||
|
4 |
2800
|
20 |
5786 |
336 |
0.540 |
0.667 |
YSF8022 |
1.1 |
|
30 |
8075 |
366 |
0.821 |
0.989 |
YT90S-2 |
1.5 | ||
|
35 |
9780 |
550 |
1.492 |
1.864 |
YT90L-2 |
2.2 | ||
|
5 |
1440 |
30 |
7720 |
137 |
0.293 |
0.353 |
YSF8014 |
0.55 |
|
35 |
8698 |
173 |
0.417 |
0.521 |
YSF8024 |
0.75 | ||
|
935 |
30 |
4980 |
58.6 |
0.081 |
0.098 |
YT90S-6 |
0.75 | |
|
35 |
5611 |
774 |
0.115 |
0.114 |
YT90S-6 |
0.75 | ||
|
6
|
1400 |
25 |
12406 |
188 |
0.648 |
0.771 |
YT90S-4 |
1.1 |
|
30 |
13436 |
200 |
0.746 |
0.898 |
YT90L-4 |
1.5 | ||
|
35 |
15438 |
252 |
1.060 |
1.325 |
YT100L1-4 |
2.2 | ||
|
935
|
30 |
8734 |
85 |
0.205 |
0.247 |
YT90S-6 |
0.75 | |
|
35 |
9840 |
106 |
0.291 |
0.364 |
YT90L-6 |
1.1 | ||
|
7
|
1420 |
25 |
19687 |
256 |
1.400 |
1.667 |
YT100L1-4 |
2.2 |
|
30 |
21613 |
279 |
1.667 |
2.021 |
YT100L2-4 |
3.0 | ||
|
35 |
24725 |
363 |
2.493 |
3.117 |
YT112M-4 |
4.0 | ||
|
935 |
25 |
12800 |
108 |
0.384 |
0.458 |
YT90S-6 |
0.75 | |
|
30 |
13863 |
115 |
0.442 |
0.533 |
YT90S-6 |
0.75 | ||
|
35 |
15618 |
145 |
0.629 |
0.786 |
YT112M-4 |
1.1 | ||
|
8 |
1440 |
20 |
23460 |
349 |
2.740 |
2.810 |
YT132S-4 |
4.0 |
|
30 |
32735 |
376 |
3.419 |
4.119 |
YT132M-4 |
5.5 | ||
|
35 |
36881 |
474 |
4.856 |
6.070 |
YT112M-6 |
7.5 | ||
|
940
|
25 |
19749 |
158 |
0.867 |
1.032 |
YT112M-6 |
2.2 | |
|
30 |
21389 |
160 |
0.951 |
1.145 |
YT112M-6 |
2.2 | ||
|
35 |
24098 |
202 |
1.352 |
1.690 |
YT112M-6 |
2.2 | ||
|
9
|
960 |
20 |
21813 |
188 |
1.139 |
1.406 |
YT112M-6 |
2.2 |
|
25 |
28104 |
191 |
1.491 |
1.775 |
YT112M-6 |
2.2 | ||
|
30 |
31076 |
211 |
1.821 |
2.194 |
YT132S-6 |
3.0 | ||
|
35 |
35013 |
267 |
2.597 |
3.246 |
YT132M-6 |
4.0 | ||
|
10 |
960
|
20 |
30577 |
243 |
2.640 |
2.548 |
YT132S-6 |
3.0 |
|
25 |
39395 |
246 |
2.692 |
3.727 |
YT132M-6 |
4.0 | ||
|
30 |
42666 |
261 |
3.093 |
3.727 |
YT132M2-6 |
5.5 | ||
|
35 |
48548 |
336 |
4.531 |
5.664 |
YT160M-6 |
7.5 | ||
